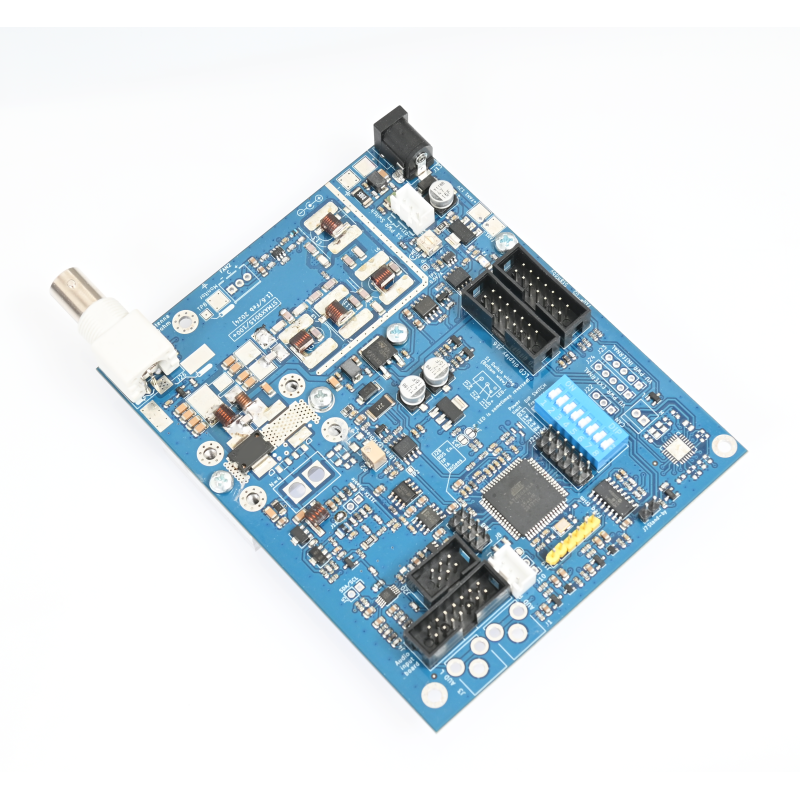

STMAX 9000+ FM Exciter

Technische Spezifikationen:

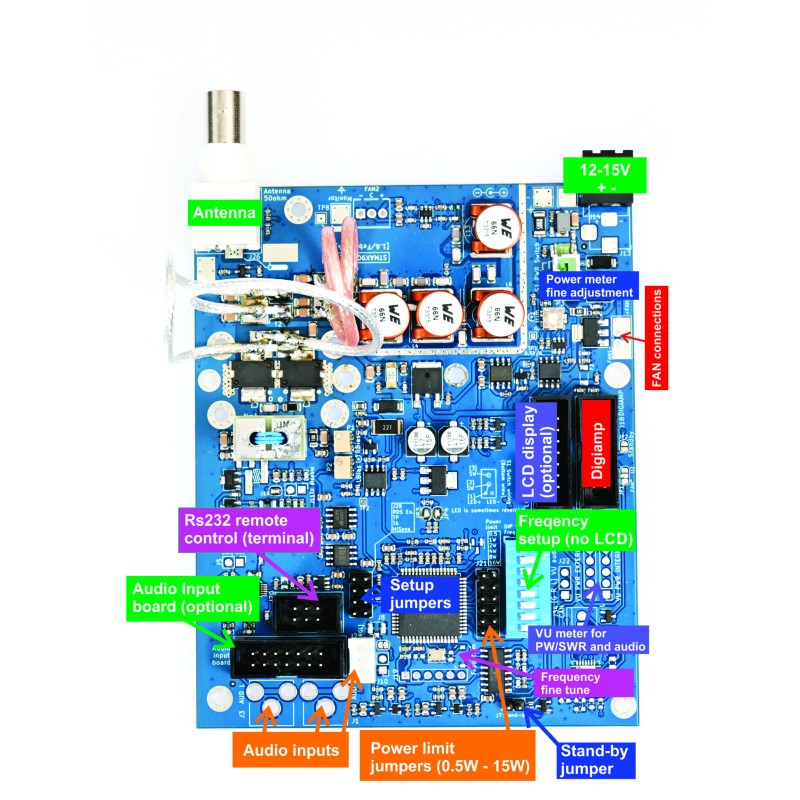

• RF-Ausgangsleistung: Einstellbar von 0 bis 15W, 0-25W, 0-50W, 0-75W über ein LCD-Display mit schrittweiser Anpassung. Der Einstellbereich der Leistung kann auch auf 0-1W, 0-2W, 0-3W, 0-4W … 0-15W, 0-aus begrenzt werden, indem ein Jumper verwendet wird (Optionen variieren je nach Modell).

• Ausgangsconnector: BNC weiblich

• Ausgangsimpedanz: 50 Ohm

• Frequenzbereich: 87,5 – 108 MHz

• PLL-Schritte: 50 KHz – 500 KHz, einstellbar

• Frequenzstabilität: ± 20 Hz

• Harmonische und Spurious Ablehnung: Harmonische: > 50 dB, Spurious: > -50 dBc

• Stromversorgung:

  • 15W Modell: 12-15V/2.5A

  • 25W Modell: 12-15V/4.5A

  • 50W Modell: 12-15V/7A

  • 75W Modell: 12-15V/12A

• Stromanschluss: 15W und 25W (Barrel-Typ, Mitte +); 50W und 75W Modelle: neues Design mit Plug-In und 2 Schraubanschlüssen

• Frequenzregelung: Quartz Locked PLL, integrierter digitaler Modulator

• Audio-Leistung: Weniger als 0,1% Verzerrung, 20Hz – 15KHz

• Schutzfunktionen:

  • SWR-Schutz

  • Übertemperaturschutz

  • Polarity-Schutz

• Wählbare Funktionen über LCD:

  • Pre-emphasis: 50μS, 75μS oder keine

  • Stereopilotpegel

  • RDS-Pilotpegel

  • MPX-Pegel

• Audio-Spezifikationen:

  • Audio-Eingangsimpedanz: 1kΩ, unbalanced

  • Audio-Eingangsniveau: -10dBu, +4dBu (wählbar)

  • Stereotrennung: >50 dB

  • Signal-Rausch-Verhältnis: >90 dB

• Abmessungen: PCB 100 x 125 mm

• Audio-Anschlüsse:

  • 2x RCA

  • 14-Pin-Anschluss für externes Eingangskarten mit symmetrischen XLR-Eingängen

• RF-Monitor: Lötpads für RF-Überwachung

STMAX 9000 Enthält:

• 2x16 LCD-Display mit 3 Tasten

• Audio-Eingangskarte AES/EBU (RCA+XLR+USB) + 20cm Flachkabel

• Flachkabel für LCD-Display

Selbst zu Erwerben:

• Netzteil für STMAX 9000

• Leistungsauswahl, siehe Optionen auf der Produktseite

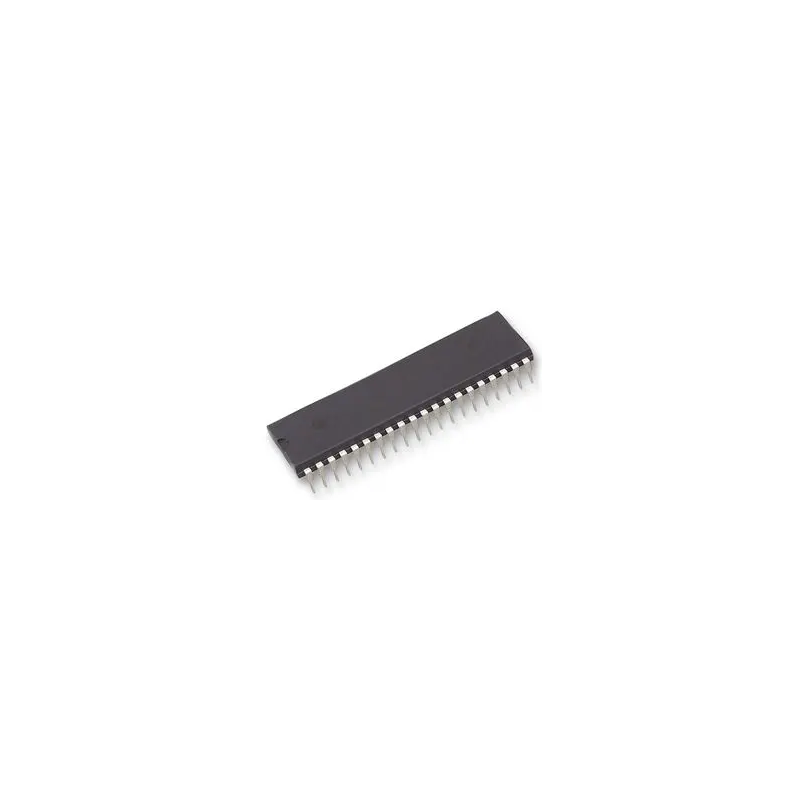

• Mikrocontroller mit Software für 76-108MHz, siehe Optionen auf der Produktseite
