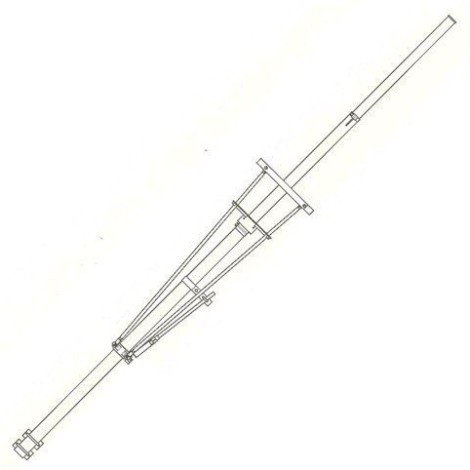

High gain colinear roestvrij staal 3/4 wave fm zend-antenne patatzak

FM high gain colinear roestvrij staal 3/4 wave zend-antenne patatzak

Product discription:

Bent u op zoek naar een oplossing die een versterking geeft die vergelijkbaar is met 2-bay verticale dipolen met perfecte omnidirectionele dekking en wat ruimte beschikbaar heeft aan de bovenkant van een dak of een toren? Dan is dit de antenne voor jou. 2-dipolen die aan de zijkant van de toren zijn gemonteerd, geven geen perfecte omnidirectionele dekking; deze antenne op de top van een toren zal. Geproduceerd volgens veeleisende normen met behulp van ultramoderne elektrische en mechanische ontwerpen, wat resulteert in superieure prestaties en een lange levensduur. Wanneer gemeten tegen een standaard 1/2 golf dipool levert de 3/4 golf een enorme 5,15 dBi versterking over de gehele FM-band. Alle RF-connectoren zijn teflon-componenten met specificaties die de vereiste waarden overschrijden. Optioneel kunnen wij uw antenne volledig afstellen. Het wordt dan volledig afgesteld en gemonteerd geleverd, de Exterminator II kan binnen enkele minuten op uw toren of mast worden geïnstalleerd.

Als je ons vraagt ​​om de antenne af te stemmen schrijf dan tijdens het afrekenen onder opmerkingen je gewenste frequentie, dan stemmen wij je antenne voor je af. U kunt uw antenne altijd alleen afstemmen met SWR-meter en instructies. Houd er rekening mee dat hoewel de antenne in de fabriek is afgesteld, het soms nodig is om een ​​kleine aanpassing te maken, afhankelijk van bijvoorbeeld objecten in de buurt, enz. Sommige onderdelen kunnen ook licht bewegen tijdens het transport, dus denk eraan om alle schroeven weer vast te draaien. Antenne wordt in volledig gemonteerde vorm verzonden, maar de twee delen zijn samengevouwen voor eenvoudig transport. U hoeft slechts twee schroeven los te draaien en de twee telescopische delen uit te schuiven tot aan de twee zwarte markeringscirkels, en vervolgens de schroeven weer vast te draaien.

Wat is er nieuw in versie II:
- Aanzienlijk verbeterde connectorassemblage
- Verschillende andere kleine verbeteringen

Voordelen:
- Perfect cirkelvormige dekking bij montage op een toren/paal.
- Komt overeen met of presteert beter dan 2 dipolen
- Gemakkelijker te monteren dan 2 dipolen

Nadelen:
- Niet breedband, vereist afstemming (wij doen dit voor u)
- NIET GESCHIKT voor mensen die niet weten hoe ze de SWR-meter moeten bedienen of eenvoudige antenne-afstemming uitvoeren (neem in plaats daarvan breedband dipolen of multi-bay systemen)

Hoeveel ERP heeft mijn zender met deze antenne?
1KW-zender: uw ERP wordt verhoogd met 3dB (2x), 1KW-zender geeft 2KW ERP*
2KW-zender: uw ERP wordt 3dB (2x) verhoogd, 2KW-zender geeft 4KW ERP*
(*) zonder rekening te houden met coaxiale kabelverliezen

Afsteminstructies:
Het wordt aanbevolen dat u de SWR opnieuw controleert voordat u de antenne in gebruik neemt, objecten in de buurt kunnen de antenne enigszins ontregelen!

1. Als u uw antenne voorgeprogrammeerd hebt ontvangen, verlengt u de twee telescopische delen totdat de twee zwarte markeringsringen zichtbaar zijn.
Als u opnieuw afstemt op een andere frequentie, verleng dan de antenne zoals hieronder getoond (draai de schroeven los en verleng de 2 telescopische delen).
Bij afstemmen op ongeveer 88 MHz: volledig  verlengen Bij afstemmen op ongeveer 100 MHz:
50% uitbreiden
Bij afstemmen op ongeveer 108 MHz: ongeveer 25% verlengen

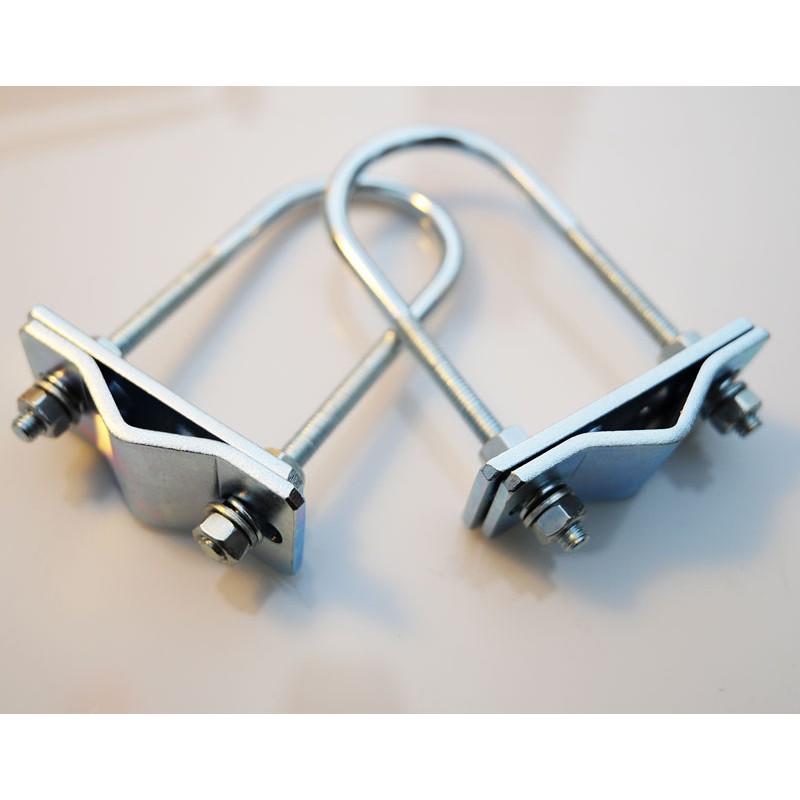

2. Monteer het onderste deel van de antenne op de beoogde metalen paal en draai stevig vast met schroeven

3. Als u ontvangen antenne voorgeprogrammeerd, gammastaaf niet losdraaien.
Als dit een nieuwe niet-afgestemde antenne is of als u opnieuw afstemt, maakt u de gammaband los zodat de gammastaaf met enige moeite in en uit kan bewegen. Stel nu het staafje zo in dat het ongeveer 1/3 in de zwarte gamma-matchbuis zit.

4. Sluit de RigExpert SWR-analysator ( AA-170 of beter ) aan, zet hem aan en druk op 4 voor SWR-meting. (lees de PS hieronder als je er geen hebt).

5. Verplaats de middenfrequentie naar de frequentie van uw keuze (gebruik de knoppen Freq - en Freq +), stel het bereik in op ongeveer 20 MHz om te beginnen,
u kunt het bereik later verkleinen wanneer u in de buurt komt van de frequentie van uw keuze.

6. Druk op OK om de meting te starten. Het curveminimum moet bij de gewenste frequentie bijna nul zijn.

7. Verander de lengte van de antenne totdat u de beste SWR op de gewenste frequentie krijgt.

8. Verander de positie van de gammastaaf totdat u de beste SWR op de gewenste frequentie krijgt.

9. Herhaal 7 en 8 totdat u een minimale SWR-waarde krijgt.

10. Draai alle schroeven vast

11. Controleer SWR opnieuw. Corrigeer zo nodig.

12. Je bent klaar!

PS: Als je geen antenne-analysator hebt, kun je ook de  SWR-meter gebruiken  , maar doe dit op minimaal vermogen dat het nog steeds mogelijk maakt om een ​​fatsoenlijke uitlezing van je SWR-meter te krijgen en tegelijkertijd de output niet in gevaar brengt stadium van uw zender. Lees nooit SWR af van het LCD-scherm van uw zender,  GEBRUIK EEN ECHTE SWR-meter  of  antenne-analysator .

Belangrijk:  vanwege het grote formaat en de onregelmatige vorm van deze pakketten krijgt de website vaak de verzendkosten verkeerd. Soms moeten we ook een houten kist gebruiken, wat ongeveer 100 euro aan de antennekosten toevoegt. Neem voor de exacte verzendkosten contact op met onze verkoopafdeling, geef ze uw exacte adres door en zij zullen u de verzendkosten aangeven.

Aanbevolen accessoires:  Aardingssets kunnen  hier worden gekocht , ze zorgen voor bliksembeveiliging. Ze moeten worden geïnstalleerd bij de antenne, bij de torenbasis en bij de ingang van het zendergebouw. Gebruik ook  zelfklevende tape  op connectoren, het smelt samen in rubber en beschermt vocht tegen het binnendringen van uw coaxkabel en antennesysteem.

Wat achtergrondinformatie:

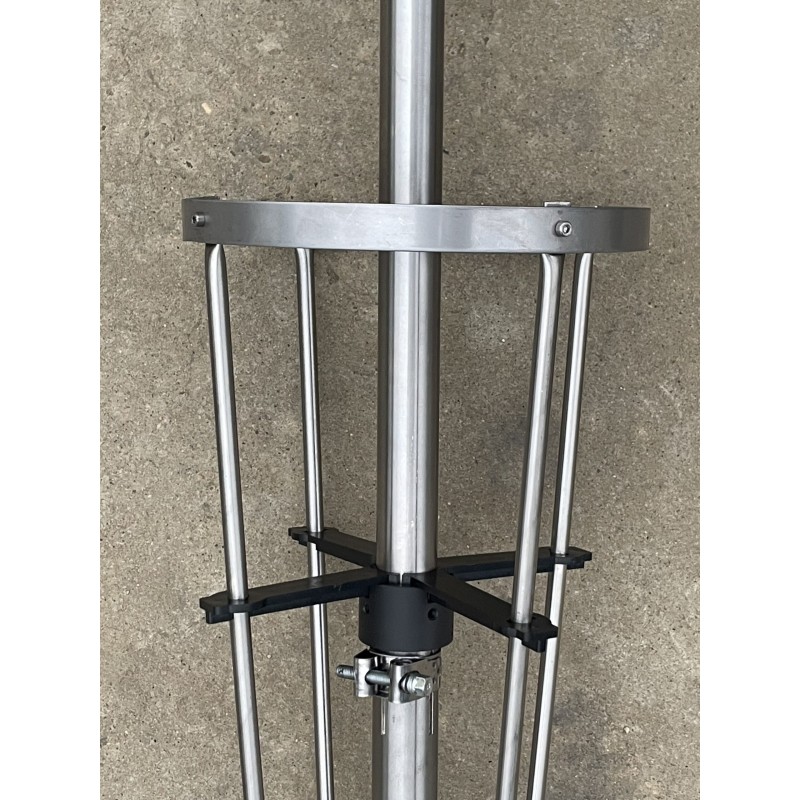

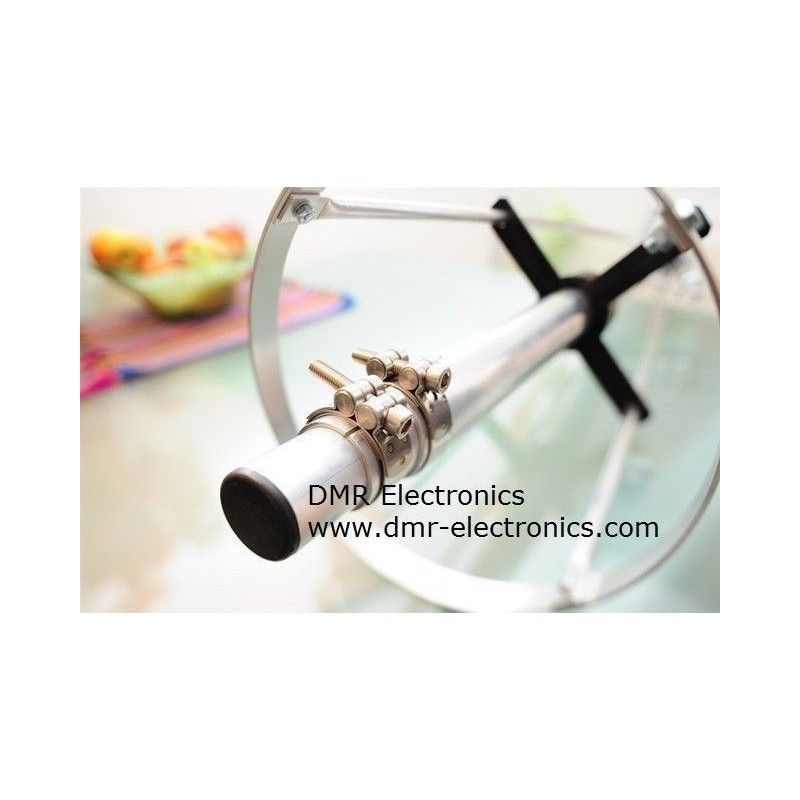

er zijn verschillende vergelijkbare ontwerpen, allemaal gebaseerd op het oude SIRIO-ontwerp. De meeste daarvan gebruiken een zeer slechte gamma-match van de CB-radioversie die erg snel waait. Die gebruiken ook goedkope plastic connectoren. Vrijwel allemaal gebruiken ze goedkope gietkoppen. De onze is de enige versie die wordt geleverd met een hoogwaardige CNC-gefreesde kop. Controleer de foto's. Sommige van de jongens die deze antennes verkopen beweren ook dat ze ze hebben uitgevonden, ook al zijn de antennes identiek aan het oude SIRIO-ontwerp. Vraag deze jongens om het patentnummer en zie hoe ze worstelen.

Technische specificaties:

Frequentiebereik: 87,5 - 108 MHz (kijk op onze website voor VHF TV-versie)
- Max. vermogen: 900-1000W (N), 3KW (7/16) - 4kW (EIA)
- Impedantie: 50Ω ongebalanceerd
- Versterking: 5,15 dbi ( Upgrades 1KW tx naar 2KW ERP tx)

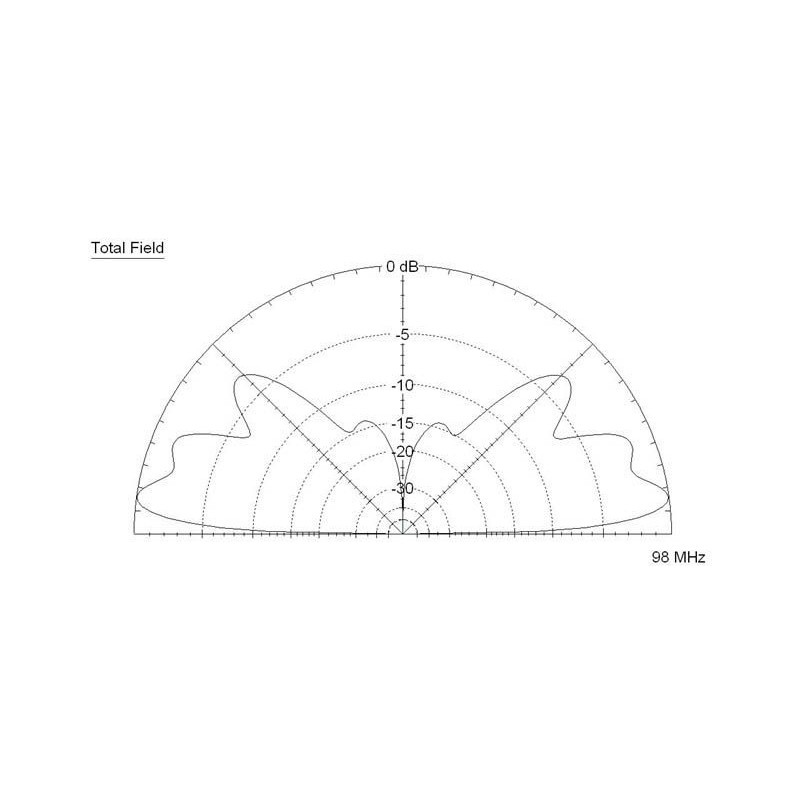

- Straling (H-vlak): 360° omni-directioneel
- Polarisatie: verticaal
- Connector: "N" - 7/16" DIN - EIA
- 6MHz Bandbreedte bij SWR 2:1:
- SWR bij res.freq.: ≤ 1.5:1
- Feed systeem: Gamma match
- Optie -Tuning: Wij kunnen de antenne voor u voortunen (retuning door lengte aanpassing en gamma match aanpassing)

Voorafstemming:

Indien u kiest om uw antenne te laten tunen op frequentie, geeft u dit aan middels het vakje aan te zetten (Vooraf frequentie instellen)

tijdens het afronden van uw bestelling geeft u in het commentaarveld (Stuur een bericht, Indien u een opmerking over uw bestelling wilt toevoegen, dan kunt u deze hier invoeren.), uw frequentie in
